Định tuyến giữa các Vlan (Inter-VLAN routing) là quá trình chuyển tiếp lưu lượng mạng giữa các VLAN (Mạng Cục bộ Ảo) với nhau. VLAN được sử dụng để phân đoạn mạng thành các mạng con logic nhỏ hơn, để tăng cường bảo mật mạng, giảm tắc nghẽn mạng và cải thiện hiệu suất mạng. Tìm hiểu thêm Vlan là gì.

Trong môi trường VLAN, mỗi VLAN hoạt động như một miền broadcast riêng biệt (nói cách khác mỗi Vlan như một Network riêng biệt), điều này có nghĩa là các thiết bị trong một VLAN có thể giao tiếp với nhau nhưng không thể giao tiếp với các thiết bị trong các VLAN khác. Để cho phép giao tiếp giữa các VLAN, cần có một thiết bị định tuyến giữa các VLAN như một Router (bộ định tuyến) hoặc một switch lớp 3.

Khi một thiết bị trong một VLAN muốn giao tiếp với một thiết bị trong một VLAN khác, lưu lượng sẽ được chuyển tiếp đến thiết bị định tuyến giữa các VLAN, thiết bị này sẽ kiểm tra địa chỉ IP đích và chuyển tiếp lưu lượng đến VLAN phù hợp. Thiết bị định tuyến phải có một Interface vật lý hoặc logic trong mỗi VLAN và được cấu hình định tuyến (tĩnh hoặc động) để cho phép giao tiếp giữa các VLAN.

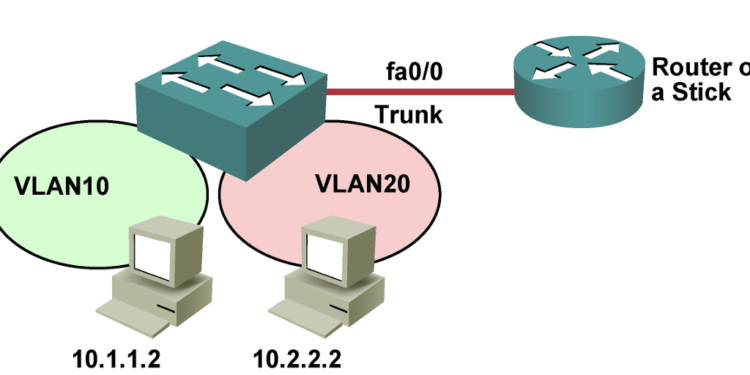

Định tuyến giữa các VLAN sử dụng router (Router on a Stick)

Để định tuyến giữa các VLAN sử dụng router, bạn cần thực hiện các bước sau:

1. Tạo các VLAN trên switch: Trước tiên, bạn cần tạo các VLAN trên switch và đảm bảo rằng các port của switch đã được gán cho các VLAN tương ứng.
2. Kết nối router với switch: Kết nối router với switch bằng cách sử dụng một trong các cổng vật lý trên router. Bạn cũng cần gán một địa chỉ IP trên mỗi cổng để kết nối với các VLAN trên switch.
3. Cấu hình các VLAN trên router: Bạn cần cấu hình các VLAN trên router bằng cách thêm các sub-interface cho mỗi VLAN. Mỗi sub-interface có một địa chỉ IP tương ứng với địa chỉ IP của VLAN trên switch.
4. Cấu hình định tuyến giữa các VLAN: Bạn cần cấu hình định tuyến giữa các VLAN bằng cách sử dụng một giao thức định tuyến động như RIP (Routing Information Protocol), OSPF (Open Shortest Path First) hoặc EIGRP (Enhanced Interior Gateway Routing Protocol). Bạn cũng có thể sử dụng định tuyến tĩnh để cấu hình các tuyến đường định tuyến giữa các VLAN.
5. Kiểm tra kết nối: Sau khi hoàn thành các bước trên, bạn cần kiểm tra kết nối giữa các VLAN bằng cách sử dụng các công cụ kiểm tra như ping hoặc truy cập vào các tài nguyên mạng khác trên các VLAN khác nhau để đảm bảo rằng định tuyến giữa các VLAN đã được thiết lập thành công.

Định tuyến giữa các VLAN sử dụng switch lớp 3

Để định tuyến giữa các VLAN sử dụng switch lớp 3, bạn cần thực hiện các bước sau:

1. Tạo các VLAN trên switch: Trước tiên, bạn cần tạo các VLAN trên switch và gán các port của switch vào các VLAN tương ứng.
2. Kích hoạt tính năng switch lớp 3: Bạn cần kích hoạt tính năng switch lớp 3 bằng cách chuyển switch vào chế độ lớp 3.
3. Cấu hình các địa chỉ IP cho VLAN: Bạn cần gán các địa chỉ IP khác nhau cho mỗi VLAN trên switch (hay còn được gọi là interface vlan). Đây là địa chỉ IP gateway mà các thiết bị ở VLAN khác sẽ sử dụng để kết nối vào các máy trong VLAN đó. Interface vlan ảo này còn được gọi là SVI (Switch virtual interface)
4. Cấu hình định tuyến giữa các VLAN: Trên Swich lớp 3, bạn cần cấu hình định tuyến giữa các VLAN bằng cách sử dụng một giao thức định tuyến động như RIP (Routing Information Protocol), OSPF (Open Shortest Path First) hoặc EIGRP (Enhanced Interior Gateway Routing Protocol). Bạn cũng có thể sử dụng định tuyến tĩnh để cấu hình các tuyến đường định tuyến giữa các VLAN.
5. Kiểm tra kết nối: Sau khi hoàn thành các bước trên, bạn cần kiểm tra kết nối giữa các VLAN bằng cách sử dụng các công cụ kiểm tra như ping hoặc truy cập vào các tài nguyên mạng khác trên các VLAN khác nhau để đảm bảo rằng định tuyến giữa các VLAN đã được thiết lập thành công.

Lưu ý rằng để sử dụng tính năng switch lớp 3, bạn cần sử dụng một switch có khả năng hỗ trợ tính năng này.
