Bảng địa chỉ MAC
Bảng địa chỉ MAC của switch là một danh sách các địa chỉ MAC và Port tương ứng của các thiết bị kết nối với switch. Bảng MAC giúp xác định port nào sẽ gửi frame dữ liệu đến địa chỉ MAC đích.

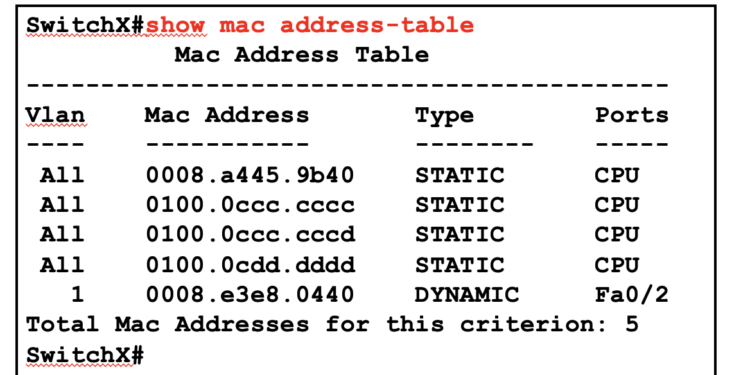

Ví dụ: Theo hình, Switch muốn gởi frame dữ liệu tới địa chỉ MAC 0008.e3e8.0440 thì gởi ra port Fa0/2
Các bước hình thành bảng MAC
1. Ban đầu bảng MAC sẽ trống
2. Quá trình học MAC
- Máy A gởi frame đến máy C.
- Switch lưu địa chỉ MAC của máy A tới port E0 bằng cách học địa chỉ MAC source của data frames.
- Vì hiện tại Switch chưa biết gởi đến MAC của máy C thì gởi ra port nào, nên frame từ máy A gởi đến máy C được gởi ra cho tất cả ports ngoại trừ port nhận vào E0
- Máy D gởi frame đến C.
- Switch lưu địa chỉ MAC của máy D tới port E3 bằng cách học địa chỉ MAC source của data frames.
- Vì hiện tại Switch chưa biết gởi đến MAC của máy D thì gởi ra port nào, nên frame từ máy D gởi đến máy C được gởi ra cho tất cả ports ngoại trừ port nhận vào E3
3. Frame được chuyển đi chính xách khi đã hoàn thiện thông tin bảng MAC
- Máy A gởi frame đến máy C.
- Khi đích đến đã có trang bảng MAC; frame được gởi chính xác ra port, chứ không còn bị gởi ra tất cả các ports như trong quá trình học nữa.
